Anwendungen / Verwendungszwecke
- Reflektometrische Messungen
- Anwendung und Notwendigkeit bei OTDR-Messungen
- Bei OTDR-Messungen (Optical Time Domain Reflectometry) ist der Einsatz einer Vorlauffaser zwingend erforderlich, um den sogenannten Totzonen-Effekt am Messgerät zu eliminieren. Direkt nach dem OTDR treten hohe Reflexionen auf, die nahegelegene Ereignisse wie Spleiße oder Steckverbindungen ungenau oder gar nicht darstellbar machen können.
- Die Vorlauffaser überbrückt diesen Bereich und ermöglicht eine saubere, unverfälschte Darstellung der ersten Messstrecke. Erst dadurch werden präzise Dämpfungs- und Ereignismessungen möglich.
- Sie ist somit ein unverzichtbares Hilfsmittel für die normgerechte Abnahme, Fehlersuche und Dokumentation von Glasfaserstrecken.

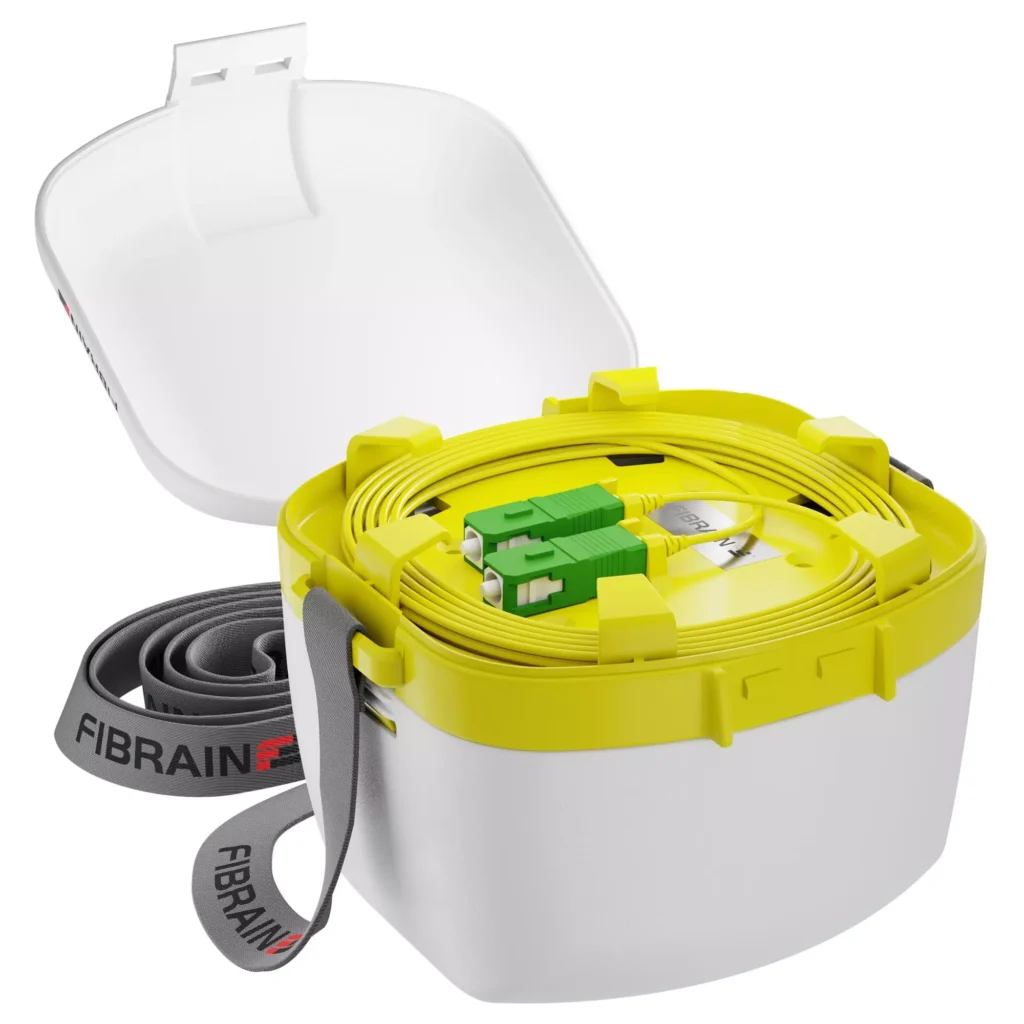

- Vorlauffaser – kompakte, robuste Bauweise für präzise OTDR-Messungen
- Die Vorlauffaser ist speziell für den professionellen Einsatz bei OTDR-Messungen entwickelt und überzeugt durch ihre kompakte und äußerst stabile Bauweise. Das robuste Gehäuse schützt die Faser zuverlässig im täglichen Einsatz und macht sie besonders widerstandsfähig gegenüber äußeren Einflüssen.
- Für maximalen Bedienkomfort ist die Vorlauffaser mit einem praktischen Schultergurt ausgestattet, der einen einfachen Transport ermöglicht. Eine integrierte Faserlänge von 1,5 m sorgt für ausreichend Freiraum beim Anschluss und verhindert unnötige Spannung im Messaufbau.
- Durch ein klares Colour-Coding ist der jeweilige Fasertyp auf den ersten Blick erkennbar, was die Handhabung deutlich vereinfacht und Verwechslungen verhindert. Für eine flexible Nutzung ist zudem eine magnetische Befestigung integriert, die eine schnelle und sichere Fixierung an metallischen Oberflächen ermöglicht.
- Dank ihrer äußerst robusten Konstruktion ist die Vorlauffaser ideal für den anspruchsvollen Feldeinsatz geeignet und gewährleistet eine lange Lebensdauer auch unter rauen Bedingungen.
Eigenschaften
- OSC-Startfaser für reflektometrische Messungen mit OTDR
- beseitigt die Totzone des Reflektometers
- minimiert die Auswirkungen des Startimpulses, der Messunsicherheiten verursacht
- Hochwertige Steckverbinder mit kontrollierter Rundlaufgenauigkeit – präzise und wiederholbare Messungen
- Farberkennung des Fasertyps und Polierschnitt der Hülse
- Gehäuse mit Magnet – Montage des Anlassers an Stahlelementen, z. B. Schränken
- Der Schultergurt bietet Bewegungsfreiheit beim Messen und Transportieren.
- Kapazität bis zu 1000 m SM- oder MM-Fasern
- Schutz der Steckverbinder vor Vibrationen
- Option: die Möglichkeit, die Eingangs- und Ausgangsfaser mit einem innen mit Stahl- oder Aramidfaser verstärkten Rohr zu sichern
